電力電纜的基本結構詳解

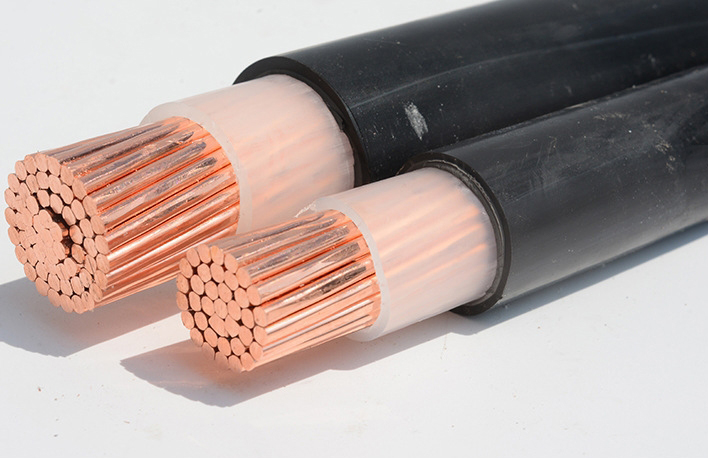

線芯
①作用是用來傳輸電能 ，常用材料爲銅、鋁 。
②截面積（計量單位平方毫米）：爲瞭便於制造和使用電纜的截面採取标準系列規格，我國的規定是：2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、2000、2500等 。
③線芯結構 ：採取多根細絲絞合成束，之後經過模具進行壓緊，使緊壓系數從0.73提高到0.9以上 ，有利於進行壓接連接。
④電纜導體電阻：導體本身具有電阻 ，通過電流時會發熱，其溫升數值是限制電纜載流量的關鍵因素。我們希望導體的電阻越小越好 。
導體屏蔽層（也稱内屏蔽層、内半導電層）
①導體屏蔽層是擠包在電纜導體上的非金屬層，與導體等電位，體積電阻率爲100~1000Ω?m。與導體等電位 。
②一般情況3kV及以下低壓電纜沒有導體屏蔽層，6kV及以上的中高壓電纜都必須有導體屏蔽層。
③導體屏蔽層主要作用 ：消除導體表面的坑窪不平；消除導體表面的尖端效應；消除導體與絕緣之間的孔隙；使導體與絕緣之間緊密的接觸；改善導體周邊的電場分布；對於交聯電纜導體屏蔽層還具有抑制電樹生長和熱屏蔽作用。
絕緣層（也稱主絕緣）
①電纜主絕緣具有耐受系統電壓的特定功能，在電纜使用壽命周期内 ，要長期承受額定電壓和系統故障時的過電壓，雷電沖擊電壓，保證在工作發熱狀态下不發生相對地或相間的擊穿短路。因此主絕緣材料是電纜的質量關鍵 。
②交聯聚乙烯是一種良好的絕緣材料 ，現在得到廣泛的應用,其顔色爲青白色半透明。其特性是 ：較高的絕緣電阻；能夠耐受較高的工頻 、脈沖電場擊穿強度；較低的介質損失角正切值；化學性能穩定；耐熱性能好 ，長期允許運行溫度90℃；良好的機械性能，易於加工和工藝處理。
絕緣屏蔽層（也稱外屏蔽層 、外半導電層）
①絕緣屏蔽層是擠包在電纜主絕緣上的非金屬層，其材料也是交聯材料 ，具有半導電的性質，體積電阻率爲500~1000Ω?m。與接地保護等電位 。
②一般情況3kV及以下低壓電纜沒有絕緣屏蔽層，6kV及以上的中高壓電纜都必須有絕緣屏蔽層。
③絕緣屏蔽層的作用：電纜主絕緣與接地金屬屏蔽之間的過渡，使之有緊密的接觸，消除絕緣與接地導體之間的孔隙；消除接地銅帶表面的尖端效應；改善絕緣表面周邊的電場分布。
④絕緣屏蔽按照工藝分爲可剝離型和不可剝離型 ，一般中壓電纜，35kV及以下採用可剝離型，好的可剝離絕緣屏蔽具有良好的附著力，剝離後沒有半導電顆粒殘留 。110kV及以上採用不可剝離型 。不可剝離型屏蔽層與主絕緣的結合更緊密 ，施工工藝要求更高。
金屬屏蔽層
①金屬屏蔽層包裹在絕緣屏蔽層外 ，金屬屏蔽層一般採用銅帶或銅絲，它是将電場限制在電纜内部，保護人身安全的關鍵結構。也是保護電纜免受外界電氣幹擾的接地屏蔽層。
②在系統發生接地或短路故障時，金屬屏蔽層是短路接地電流的通道，其截面積應根據系統短路容量、中性點接地方式計算確定，一般10kV系統計算屏蔽層截面積推薦不小於25平方毫米。
③在110kV及以上電纜線路中金屬屏蔽層是由金屬護套構成，既有電場屏蔽作用還有防水密封功能，同時還兼有機械保護功能。
④金屬護套的材料和結構一般採用波紋鋁護套；波紋銅護套；波紋不鏽鋼護套；鉛護套等。另外有一種複合護套，是採用鋁箔貼在PVC、PE護套内的結構，在歐美的産品中使用較多 。
铠裝層
①在内襯層外纏繞有金屬铠裝層，一般採用雙層鍍鋅鋼帶铠裝。其作用是保護電纜内部，防止在施工、運行過程中機械外力對電纜的損傷。也兼有接地防護的作用。
②铠裝層有多種結構，如鋼絲铠裝，不鏽鋼铠裝，非金屬铠裝等，用於特殊電纜結構。
外護套
①這是電纜最外邊的保護，一般採用聚氯乙烯（PVC）聚乙烯(PE)，都是絕緣材料，採用擠包成形。按照技術要求，一般採用的是阻燃聚氯乙烯（PVC）。适應冬季寒冷和夏季炎熱的要求，不開裂，不軟化。
②外護套主要的作用是密封防止水分侵入，保護铠裝層不受腐蝕，防止電纜故障引發的火災擴大。
③在外護套上還打印有電纜的特性信息，如規格、型号、生産年份 、制造廠、連續計米長度等。
